2.2 Construire un cube

Les fonctions les plus importantes sont présentées dans ce qui suit :

Voici deux méthodes très différentes pour construire un cube : soit le construire , soit définir les coordonnées de ses huit sommets. Cette dernière méthode est plus simple pour un débutant :

• Créer 8 points ibres en faisant des double-clics droits.
• Régler ensuite leurs coordonnées par un clic droit - Propriétés. Utiliser les coordonnées suivantes : (0, 0, 0), (5, 0, 0), (0, 5, 0), (5, 5, 0), (0, 0, 5, (5, 0, 5), (0, 5, 5), (5, 5, 5). Faire un clic droit ici :

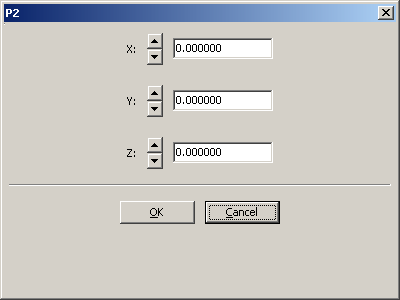

  Saisir les coordonnées et valider :

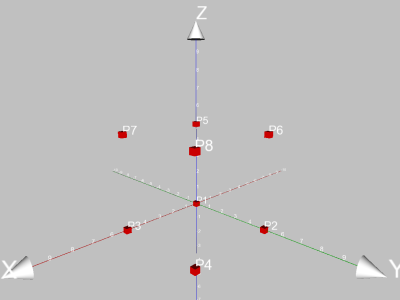

  La figure devrait ressembler à ceci :



  Astuce : il est possible d’utiliser la touche Tab pour naviguer d’un champ de saisie à l’autre dans la boîte de dialogue.

• On peut également saisir les coordonnées en utilisant la ligne de commande : ’A=(0,0,0)’, ’B=(5,0,0)’ etc.

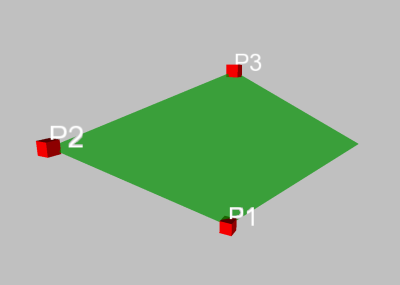

• Il faut maintenant construire les faces du cube. Comme ce sont des carrés, on peut utiliser l’outil Parallélogramme.¹ Pour construire le parallélogramme, il faut désigner 3 sommets dans l’ordre.

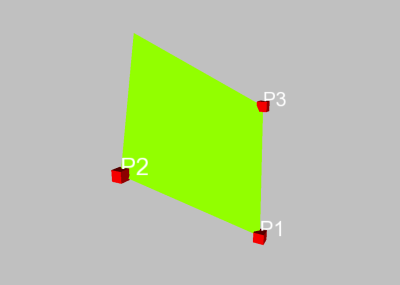

  Dans le cas où l’on se tromperait sur l’ordre des sommets, on pourrait obtenir ceci :

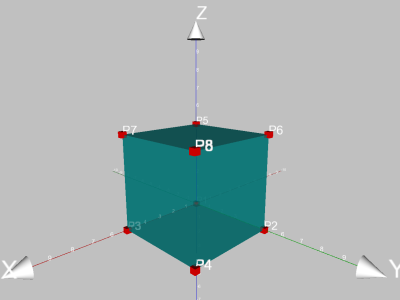

• Le cube terminé ressemble à ceci :



  On peut maintenant modifier les couleurs de chacune des faces.

  Si les boutons sont affichés (menu Outils - Options - Affichage - Afficher les boutons) il est alors possible de modifier les couleurs de plusieurs faces à la fois Sélectionner les objets à modifier en utiliser Mal-clic puis cliquer sur le bouton Couleur.

  De même, il est possible de définir l’opacité des objets opacité. On utilise le menu contextuel ou la boite de dialogue ’Opacité’.

  On peut également regrouper toutes les faces du cube (sélectionner les faces et cliquer sur Outils - Grouper les objets) et modifier la couleur de ce groupe d’objets.

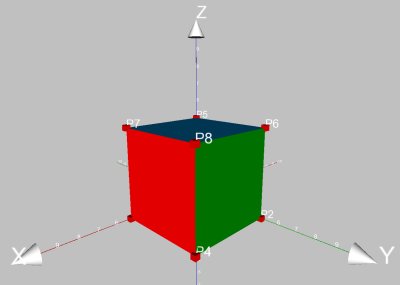

  Le cube peut maintenant ressembler à ceci :
