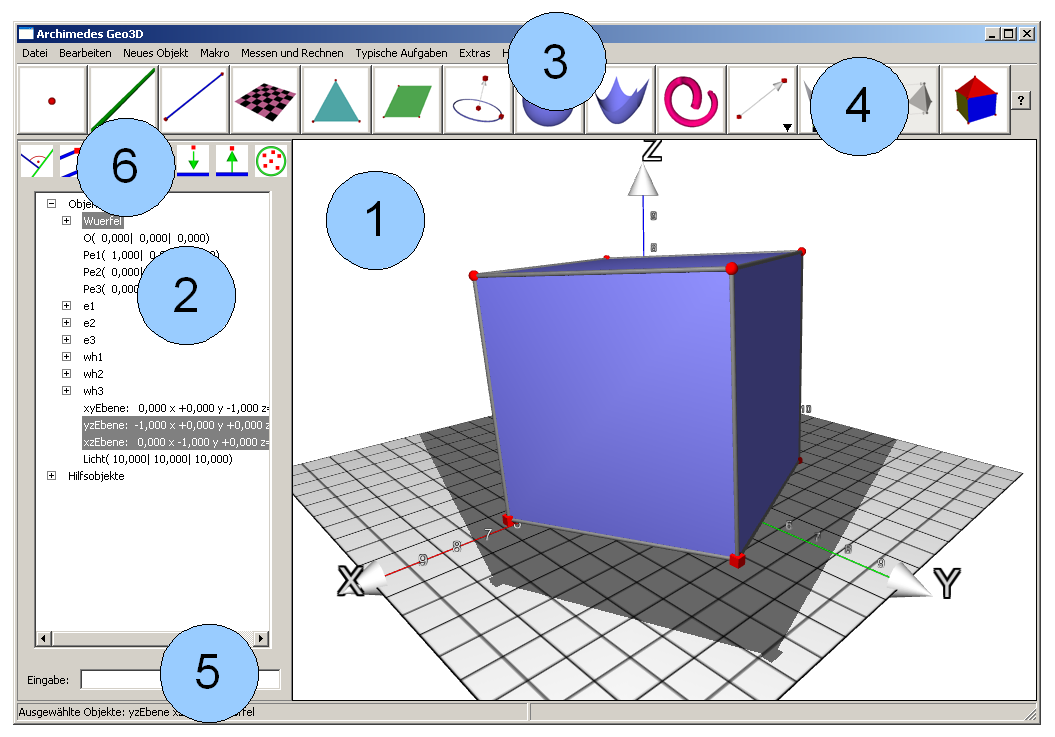

3 Principaux éléments de la fenêtre d’affichage de Archimède 3D

1. La zone de dessin. Ici on peut :
   • faire tourner la figure en enfonçant le bouton gauche (enfoncer la touche ALT en plus si vous placez la souris sur un objet)
   • faire un zoom avant ou arrière en enfonçant le bouton droit ou en utilisant la molette de la souris .
   • déplacer la figure en fonçant les deux boutons de la souris .
   • sélectionner un objet en cliquant dessus
   • ajouter un objet à la sélection en enfonçant Ctrl et en cliquant dessus.
   • déplacer un objet libre parallèlement au plan de l’écran.
   • déplacer un objet avant<-> ’arrière en enfonçant la touche Maj

   Différents pointeurs de la souris :

   Pointeur normal :

   Si la souris n’est placée sur aucun objet, on peut faire tourner la figure.

   Mirrored Souris (pointeur) :

   Si la souris est placée sur un objet, elle peut déplacer cet objet dans la mesure où il ne dépend pas d’autres objets.

   Manuel :

   La souris peut déplacer ou sélectionner un objet libre.

   Ce qui peut mal se passer :

   Das Koordinatensystem lässt sich nicht drehen :

   Wenn viele Objekte auf dem Bildschirm sind, findet man keinen Punkt mehr, an dem man Drehen kann. Ausweg : Bei gedrückter Alt-Taste kann man trotzdem noch drehen.

2. Der Objektbaum : Hier kann man Objekte auswählen, die Auswahl aufheben, und durch Rechtsklick im Kontextmenü Einstellungen vornehmen.
3. La barre d’outils : permet d’avoir accès aux différentes constructions, soit directement soit en utilisant un menu déroulant.
4. Le menu : en plus des menus habituels, se trouvent les menus Nouvel objet, Mesures et Calculs, Macros, Equations et repère et Outils .
5. Die Befehlseingabe : Hier können Objekte durch Befehle erzeugt werden. Dies ist insbesondere für die Eingabe von Standardaufgaben sinnvoll.
6. Der kleine Toolbar : Hier finden sich polymorphe Befehle wie Normale, Parallele und Schnitt sowie Befehle zur Redefinition und Gruppierung.
